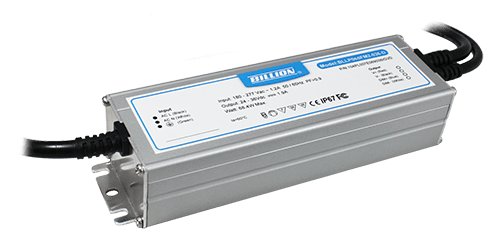

FM2 80W
LED智能驅動器系列
盛達FM2 80W LED驅動器系列具有全電壓(100-305Vac）輸入，高效率，高PF值，並具備4kV的突波保護能力（IEC61000-4-5），並能在-40〜60°C 環境正常工作使用。 此系列使用金屬外殼設計，並達IP67防水防塵等級。 此系列非常適合用於路燈，景觀照明，工業照明等室內外燈具使用。 本系列亦支持0-10V，PWM，電阻式智能調光，以及完美的支持LCMS智能照明控制系統，實現了照明智能化的目標。
主要特點和優勢
特點
- 通用交流輸入90〜305 Vac
- 功率因數：115 Vac時> 0.98 / 230 Vac時≥0.95
- 漏電流：<0.5mA at 230 Vac / 50Hz
- 保護：OTP / OCP / OVP / SCP
- 工作溫度：-40°C〜60°C（額定功率）
- 工作濕度：10％〜95％RH，無凝結
- MTBF：至少200K小時。MIL-HDBK-217F（25°C）
- 三合一調光控制（PWM，1〜10V或電阻）
- 符合4kV電湧保護標準IEC61000-4-5
- 空載功率<0.5W
| Model No. | BLLP080FM2-030 | BLLP080FM2-036 | BLLP080FM2-042 | BLLP080FM2-048 | BLLP080FM2-057 | BLLP080FM2-081 | BLLP080FM2-129 |
|---|---|---|---|---|---|---|---|
| DC Voltage Range | 20 ~ 30V | 24 ~ 36V | 28~ 42V | 32 ~ 48V | 38 ~ 57V | 53~ 81V | 84 ~ 129V |
| Rated Current | 2.7A | 2.3A | 2.1A | 1.7A | 1.5A | 1.05A | 0.7A |
| Efficiency (Max.) | 88% | ||||||
| Rated power | 81W | 82.8W | 88.2W | 81.6W | 85.5W | 85.05W | 90.3W |
| Ripple and Noise (Max.) | ±7% | ||||||
| Current Tolerance | ±5% | ||||||
| Voltage Tolerance | ±10% | ||||||
| Start Up Time (Max.) | <500ms , 115 /230 Vac at rated power | ||||||
| Dimension (L*W*H) | 198mm × 62mm × 38.7mm | ||||||
| Weight | ≒850g |
應用圖
規格表
| Electrical Specifications | |
|---|---|
| Input | 90~305 Vac |
| Power Factor | >0.98 at 115 Vac / ≥ 0.95 at 230 Vac at rated power |
| Leakage Current | <0.5mA at 230 Vac/50Hz |
| Protection | OTP / OCP / OVP / SCP |
| Class II isolation power | - |
| Operating Temperature | -40°C ~ 60°C at rated power |
| Operating Humidity | 10% ~ 95% RH non-condensing |
| MTBF | 200K hour min. MIL-HDBK-217F (25°C) |
